Инструкция по монтажу конструкций из ПВХ профиля

Главная / Как мы работаем / Монтаж пластиковых окон / Инструкция по монтажу конструкций из ПВХ профиля

Выдержки из ГОСТа, написанные человеческим языком.

1. Особенности демонтажа старых конструкций

До демонтажа старых конструкций необходимо внимательно прочитать техническое задание и убедиться, что имеющиеся в наличии конструкции соответствуют техническому заданию и размерам проёма, а комплектность позволяет застеклить проём. Особенно это важно в зимний период, так как необходимо по максимуму сократить время, проведённое с открытым проёмом.

Демонтаж в панельном доме

Перед демонтажем необходимо подрезать обои по контуру окна, чтобы предотвратить излишнее их обрывание при вытаскивании оконного блока. Далее снимается деревянный нащельник по периметру окна.

2. Последовательность монтажа простого окна

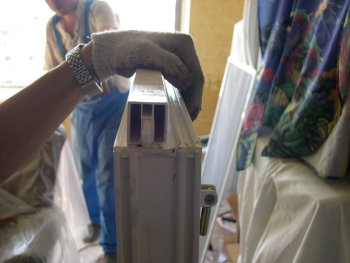

  • Монтаж подрамного профиля. В настоящее время используются два вида подрамных профилей, которые отличаются друг от друга способом крепления подоконной доски.

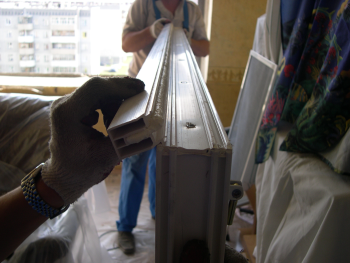

  • Перед монтажом подрамного профиля необходимо герметизировать стык его с рамным профилем при помощи монтажной пены или ленты ПСУЛ. Целесообразно наносить герметик или наклеивать ленту на подрамный профиль, а не на раму.

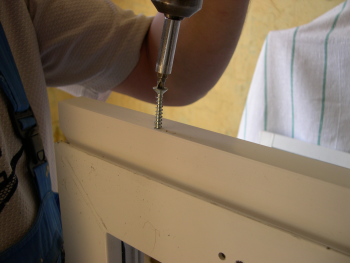

  • Крепление подрамного профиля осуществляют шурупами 5х60 мм насквозь в первую стенку усилителя рамного профиля, предварительно просверлив отверстия диаметром 3,9 мм. Крепить подрамный профиль необходимо по краям и, по необходимости, по длине профиля с шагом не более 500 мм.
  • После установки подрамного профиля необходимо промазать места крепления его к раме силиконовым герметиком

Установка ленты ПСУЛ в узел примыкания откоса

Лента ПСУЛ устанавливается в узел примыкания четверти проёма к раме, и призвана защищать монтажный шов от разрушающих воздействий окружающей среды

( аналогично применению вилотерма ). Существует два способа установки ленты ПСУЛ.

  1. Перед наклейкой ленты ПСУЛ необходимо вставить собранную конструкцию в проём и, выровняв её по четвертям, отчертить на конструкции карандашом границы. Затем, сняв конструкцию с проёма, проклеивают ленту ПСУЛ по отчерченной границе. После проклейки необходимо незамедлительно установить конструкцию в проём, пока лента не расширилась.
  2. Конструкция устанавливается с минимальным зазором от четверти 10 мм. После закрепления конструкции, перед запениванием, в зазор вставляется лента ПСУЛ и наклеивается на конструкцию по кромке откоса. Необходимо вставлять ленту сразу после разматывания из рулона, чтобы она не успела расширится, с минимальным зазором между рамой и наружной четвертью.

Установка и крепление конструкции в проеме

Обычную конструкцию в проёме, как правило, монтируют вдвоём. Подготовленную конструкцию устанавливают в проём на подкладки, обеспечивающие монтажный зазор под подрамным профилем и выравнивающие положение конструкции по горизонту. В домах с утеплителем в стенах перед монтажем пропенить пространство между наружной и внутренними частями стены. Опорные подкладки необходимо устанавливать на расстоянии не более 50 мм. от края конструкции, под каждым вертикальным импостом на расстоянии не более 500-600мм. По возможности, следует также обеспечить равную видимую снаружи ширину профиля сверху и по бокам профиля.

При закреплении анкерных пластин к проёму необходимо выгнуть их таким образом, чтобы часть пластины в месте установки дюбеля плотно прилегала к стене, в противном случае при затяжке конструкцию уведёт от вертикали.

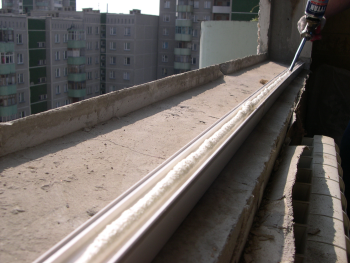

Герметизация шва пенополиуретановой пеной

Герметизация шва, при кажущейся простоте, является важнейшим процессом монтажа, напрямую влияющим на его качество.

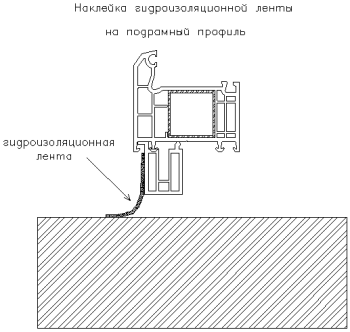

Перед нанесением монтажной пены следует очистить проём от пыли, снега и льда ( в зимнее время ), а пена должна иметь рабочую температуру. На подрамный профиль наклеивается гидроизоляционная лента, защищающая монтажный шов внизу конструкции.

Так же пароизоляционная лента наклеивается по периметру конструкции, закрывая изнутри монтажный шов.

На вертикальных участках, как правило, шов заполняют пеной снизу вверх. Не надо заполнять весь объём шва за один раз, так как пена имеет большой коэффициент расширения при полимеризации ( примерно 50% ). Кроме того, большой объём неполимеризованной пены может не удержаться в шве. Для увеличения адгезии и ускорения затвердевания пены место шва необходимо смочить водой (только стену). При нанесении пены из пистолета не стоит давать большой напор, так как пена получается с большим содержанием газа, что приводит к её ненормативному расширению и уменьшает устойчивость неполимеризованной пены. После первичного застывания пены ( примерно через 30 минут ) необходимо запенить подкладки под подрамным профилем. Особое внимание нужно уделить пропениванию нижних углов конструкции и торцам подрамного профиля (если створка уже установлена, то во время герметизации ее необходимо откинуть).

Монтаж отлива

Перед монтажом отлив нужно, при необходимости, подогнать по размерам проёма, а также, освободить отлив от защитной плёнки, по крайней мере, в районе установки саморезов и торцевых накладок.

Отлив вставляется в паз рамного профиля и крепиться к подрамному профилю при помощи саморезов 3,5х19 мм с пресс-шайбой. Необходимо пропенить пространство под отливом, что бы предотвратить возникновение шума, издаваемого отливом при попадании дождевых капель, однако важно строго дозировать количество пены, поскольку, чрезмерно расширившись, она может приподнять отлив и создать уклон в сторону рамы, что недопустимо.

Монтаж подоконника

Перед монтажом подоконной доски необходимо загерметизировать пространство под ней(пропенить все щели кирпичной кладки в кирпичном доме и трещины (если таковые имеются) в панельном доме). Далее для установки подоконную доску подрезают по проёму, согласно выбранному заказчиком варианту. На торцы подоконной доски надеваются торцевые накладки. В районе подрамного профиля устанавливаются деревянные подкладки на расстоянии не менее 500 мм, для более плотного примыкания подоконной доски к раме. Закреплённую подоконную доску выставляют на подкладках и запенивают. По окончании монтажа подоконную доску нужно нагрузить на уровне подкладок, что бы расширившаяся пена не подняла её.

Установка стеклопакетов

Перед установкой стеклопакета необходимо очистить внутреннюю часть профиля от строительного мусора, снега и льда и удалить бутил со стеклопакета, а также, при необходимости, расправить уплотнительную резину в профиле.

Стеклопакет в неоткрывающуюся (глухую) часть окна устанавливается на прокладки, располагаемые в нижней части рамы напротив дренажных отверстий.. При установке стеклопакет сначала заводится в раму на нижние прокладки, а затем осторожно прижимается к уплотнителю верхней части. При этом необходимо убедиться, что уплотнительная резина не попала под край стеклопакета. Также важно проконтролировать, чтобы нижняя прокладка не упёрлась в край внутреннего стекла, при забивании штапиков это приведёт к тому, что оно лопнет. Стеклопакет необходимо выровнять в раме таким образом, чтобы от уплотнительной резины створки до алюминиевой дистанционной рамки внутри пакета было примерно одинаковое расстояние.

При забивании штапика со стороны вертикального импоста возможно его изгибание, что может привести к проблемам при установке створки или стеклопакета с другой стороны импоста. Если изгиб всё-таки имеет место необходимо выровнять импост лёгкими ударами киянки.

Необходимость установить стеклопакет в створку может возникнуть при замене разбитого пакета или по причине провисания створки (выведение диагоналей створки).

Стеклопакет в створке устанавливается на пластиковые прокладки, располагаемые в отличных от глухих стеклопакетов местах – по углам проёма. Такое расположение подкладок обеспечивает жесткость створки от провисания.

Перед установкой стеклопакета в створку её нужно закрыть, предварительно положив на пластиковый отбойник прокладку толщиной 4-6 мм. Это необходимо, чтобы створка слегка приподнялась, обеспечив снизу необходимый зазор для открывания. После этого стеклопакет устанавливается в раму и расклинивается подкладками. Далее штапики устанавливаются так же, как и на глухих рамах.

Регулировка створок

После монтажа конструкций из ПВХ нередко возникает необходимость регулировки створок. Это связано с тем, что после монтажа фурнитура, встав в рабочее положение, выбирает люфты, и створка слегка провисает.

Оконная фурнитура в поворотных и поворотно-откидных окнах, как правило, имеет три точки регулировки. На опорной части нижней петли расположен винт, регулирующий положение створки вправо-влево относительно рамы, на верхней части нижней петли – винт, при помощи которого приподнимают или опускают створку, винт прижима створки к раме следует слегка подтянуть. В верхней части створки, на «ножницах» находится винт, регулирующий наклон створки относительно рамы.

Конструкция с откидной фурнитурой не имеет регулировочных узлов, поэтому очень важно при монтаже выставить конструкцию предельно точно.

Особенности сборки и монтажа балконного блока

Сборка балконного блока

Дверной и оконный блоки стыкуются при помощи стыковочного профиля, который защёлкивается в пазы на торце профиля. Перед установкой стыковочного профиля необходимо зачистить пазы в углах рамы, где, как правило, образуются наплывы от сварки. Если этого не сделать, то возможно скалывание угла профиля при установке стыковки. Также необходимо убедиться в отсутствии в пазах профиля посторонних предметов и мусора. Стыковочный профиль защёлкивается с наружной ( уличной ) и внутренней стороны профиля. Не стоит защелкивать обе стыковки на дверной или оконный блок, так как будет очень сложно их правильно состыковать.

По месту стыковки на дверном блоке наносится буртик монтажной пены, либо наклеивается лента ПСУЛ. Пазы на оконном и дверном блоке в месте их стыковки необходимо заполнить силиконовым герметиком. Далее к дверному блоку сверху подставляют оконный блок и, выровняв их по верхней части, стягивают струбцинами, простукивая киянкой. Перед стягиванием также необходимо выровнять стыковочные профиля относительно рамы. Минимальное количество саморезов для стягивания оконной конструкции с дверной - три штуки, причем 2 крепятся на расстоянии 50-70мм от верхнего и нижнего угла, и один по центру. Следует избегать ударов киянкой в районе внутренней части сварного шва профилей, поскольку рама может лопнуть по стыку. Это особенно важно помнить при работе в холодное время года.

Установка и выравнивание балконного блока

Собранный балконный блок устанавливают в подготовленный проём на подкладки, аналогично монтажу оконных блоков. Закреплять балконный блок в проёме обычно начинают со стороны двери. При выравнивании балконного блока необходимо убедиться, что обе части конструкции стоят соосно, а не «книжкой».

 Монтаж откосов

  1. Монтаж откосов начинается с крепления П-образного профиля (Пэшки). П-образный профиль крепится на уже смонтированную конструкцию после установки подоконника. Сначала крепится горизонтальная (верхняя) Пэшка, затем вертикальные (боковые). Торцы вертикальных Пэшек должны плотно примыкать к подоконнику и горизонтальной Пэшке.
  2. Перед монтажом сэндвич-панелей в кирпичном доме необходимо качественно пропенить боковые и верхнюю поверхности оконного проёма (швы кирпичной кладки и стыки между верхними ж/б перемычками). Нанести герметик во внутренний угол Пэшки в месте стыковки Пышки с подоконником.
  3. Так как стены в большинстве домов имеют отклонения от вертикали необходимо согласовывать с заказчиком ширину откосов (по стене или по наибольшему размеру).
  4. Угол между конструкцией и откосом должен быть не менее 90град.
  5. Верхняя и нижняя торцевые Пэшки боковых откосов устанавливаются встык (не внахлест) к Пэшке, закреплённой на конструкции.
  6. Поверхность под подоконником и по периметру откосов штукатуривается. Перед оштукатуриванием пену нужно подрезать таким образом, чтобы она не выступала из-под штукатурки.
  7. Если заказчик по каким-либо причинам отказывается от оштукатуривания, от установки уголка или F-образного профиля, либо от каких-то других работ нужно взять с него соответствующую запись в «Акте приёмки работ».
